當前位置：*頁>>產品展示>>流量計系列>>氣體流量計>>氦氣流量計

氦氣流量計

品*：JKM/凱銘儀表
型號：JKM-LUGB
測量范圍：5-11000m3/h
精度等級：1.5級、1.0級
公稱通徑：DN20~DN1200
適用介質：氣體、液體、蒸汽
工作壓力：1.6MPa~10MPa
工作溫度：-80℃~450℃
供電方式：24VDC 鋰電池
訂貨號：VKY736972JYA

氦氣流量計產品概述

渦街流量計是根據卡門渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的測量儀器。

渦街流量計也稱之為旋渦流量計或卡門渦街流量計。綜合吸收發達**先進技術和總結多年研究生產經驗的基礎上進行精心設計的產品，實現了產品智能化、標準化、系列化、通用化、生產模具化、確保產品質量的美觀性。該產品具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。

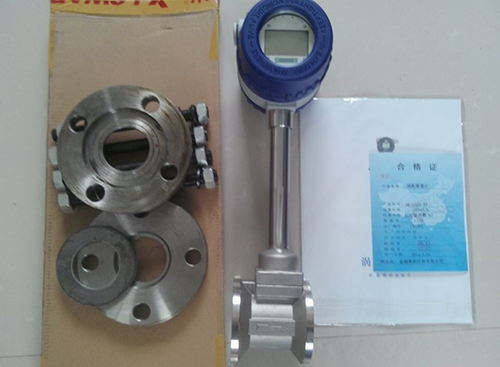

氦氣流量計產品圖

氦氣流量計的特點

1、安裝簡便，維護十分方便；

2、結構簡單牢固，無可動部件，長期運行十分可靠；

3、量程范圍寬，量程比可達1：15；

4、壓力損失小，運行費用低，更具節能意義；

5、應用范圍廣，液體、氣體、蒸汽均可測量；

6、檢定周期長，一般為兩年；

7、在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數；

8、可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；

9、檢測探頭不直接接觸被測介質，性能更穩定。

10、壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響；

11、無可動機械零件，因此可靠性高,維護量?。?/div>

12、采用壓電應力式傳感器，儀表參數能長期穩定，可在-20℃～+250℃的工作溫度范圍內工作；

13、有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。

氦氣流量計參數

1、溫度范圍：壓電式 -40℃ ~ 350℃ 電容式 -60℃ ~ 450℃

2、壓力規格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa ,更高壓力規格可特殊定做

3、范圍度：正常范圍1：10 擴展后范圍1：15

4、壓力損失系數：Cd≤2.6

5、系統測量精度：液體、氣體示值的±1%，蒸汽（蒸汽流量計）示值的±1.5%，插入式流量計示值的±2.5%

6、供電電壓：傳感器 +12VDC 或+24VDC 變送器 +24VDC 現場顯示型儀表自帶3.6V鋰電池

7、輸出信號：傳感器脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V 變送器兩線制4 ~ 20mA.DC電流信號

8、允許振動加速度：壓電式 ≤0.2g 電容式 ≤1.0g

9、環境溫度：傳感器 -30℃ ~ 65℃，變送器、現場顯示 -10℃ ~ 50℃

10、環境濕度：相對濕度5 ~ 85%

11、信號遠傳距離：≤500m

12、信號線接口：內螺紋M20×1.5

13、直管段長度：上游≥10D 下游≥5D

14、防爆等級：( ia )ⅡCT2 - T5本安防爆

15、防護等級：普通型 IP65 潛水型IP68

16、儀表材質：儀表外殼采用鋁合金，表體部分采用不銹鋼304材質,也可根據用戶要求采用特殊

氦氣流量計的工作原理

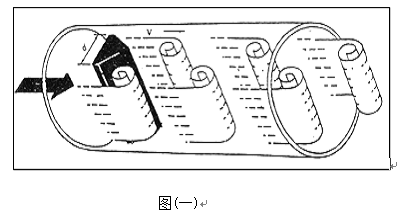

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。

旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:

f=StV/d 公式(1)

式中：

f－發生體一側產生的卡門旋渦頻率

St－斯特羅哈爾數（無量綱數）

V－流體的平均流速

d－旋渦發生體的寬度

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，

圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。

在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）

K＝N/Q（1/m3）公式（2）

式中：K＝儀表常數（1/m3）。

N＝脈沖個數

Q＝體積流量（m3）

氦氣流量計流量范圍表
氦氣流量計流量范圍對照表

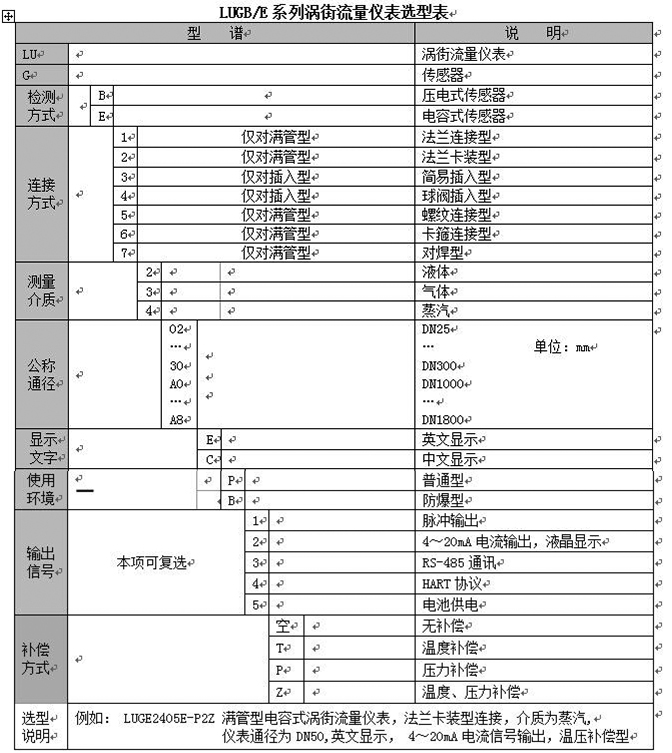

氦氣流量計選型
氦氣流量計選型對照表

氦氣流量計安裝注意事項儀表的正確安裝是保障儀表正常運行的重要環節，若安裝不當，輕則影響儀表的使用精度，重則會影響儀表的使用壽命，甚至?xí)p壞儀表。
（一）安裝環境要求：
1．盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2．避開高溫?zé)嵩春洼椛湓吹闹苯佑绊憽Ｈ舯仨毎惭b，須有隔熱通風措施。
3．避開高濕環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4．應盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5．儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6．儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
（二）儀表管道安裝要求：
1．對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)
DN為儀表工稱口徑
氦氣流量計安裝注意事項

注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在氦氣流量計的下游10D處。
2．上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系
0.98Db≤Dp≤1.05Db
上、下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db
3．儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm
4．測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，見圖（七）。D為儀表工稱口徑，單位：mm
5．儀表在在管道上可以水平、垂直或傾斜安裝。
6．測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣流應自下而上流動，如圖（四）a所示
7．測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處
如圖（四）b所示
氦氣流量計安裝注意事項

8．測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70℃；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表正常工作。

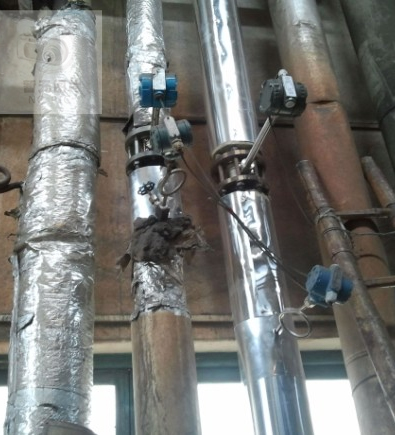

氦氣流量計工作現場圖
